Pose radiateur electrique basse consommation

  • L’outillage nécessaires pour la pose radiateur electrique basse consommation :
  • 1 Mètre ruban
  • 1 Niveau à bulle
  • 1 crayon
  • 1 perceuse/Visseuse
  • 1 mèche de 8mm
  • 8 chevilles adaptées à votre support
  • 8 visseries
  • 8 Rondelles
  • 1 Sortie de câble
  • 1 Borne de connexion WAGO 3 fils
  • 1 Tournevis plat isolé
  • Le radiateur électrique basse consommation est composé Selon les versions de :
  • 4 consoles murales
  • 2 Verouillages consoles
  • 1 Appareil de chauffage équipé d’un cordon à 3 ou 4 fils (bleu, marron,noir,jaune/Vert)
  • 1 Emetteur radio programmable
  • 1 Socle
  • 2 piles LR06.

1. La pose peut être effectuée en remplacement d’un radiateur existant ou en création d’un nouveau point de chauffage, dans tous les cas l’alimentation doit être directe au tableau de répartition. chaque lignes doit être protégées par un disjoncteur de 10 à 16A selon les puissances. Dans le cas d’un remplacement radiateur électrique, commencer par une précaution élémentaire, Coupez le courant au tableau électrique.

2. Une fois l’ancien radiateur avec son support démontés, repérer a l’aide du tableau fourni dans l’emballage (notice) l’écart entre les 2 consoles du bas,  reporter les au mur à une distance de 14 cm du sol, et fixez les à l’aide des chevilles /visseries adaptées, soit 2 chevilles/Visseries par consoles. repérer 60 cm de la base de la console du bas, à la base de la console du haut. A l’aide d’un niveau à bulle placer les consoles du haut en parfaite alignement avec les consoles du bas et fixer les.

3. Posez votre radiateur a accumulation sur les 4 consoles et rectifier au besoin l’alignement en posant le niveau à bulle sur l’appareil.

5. Replacez votre appareil de chauffage à accumulation sur les consoles murales, et vérouillez les consoles du bas, à l’aide des 2 petites pattes fournies.

6. Placez les piles dans le thermostat radio à l’aide d’un tournevis. appuyez longuement sur le récepteur de l’appareil de chauffage le temps d’un clignotement du LED vert.  appuyez sur la touche de défilement et confirmez  le CPL. répétez l’opération si nécessaire. le voyant vert de l’appareil doit se fixer !

Radiateur électrique basse consommation schema de pose

Dans une grande pièce, il est opportun de croiser les appareils électriques de chauffage basse consommation afin de bien répartir la chaleur.l’emplacement du thermostat radio programmable déporté et très important, car c’est lui qui munit d’une sonde, enclenchera le radiateur électrique pour plus d’économies.

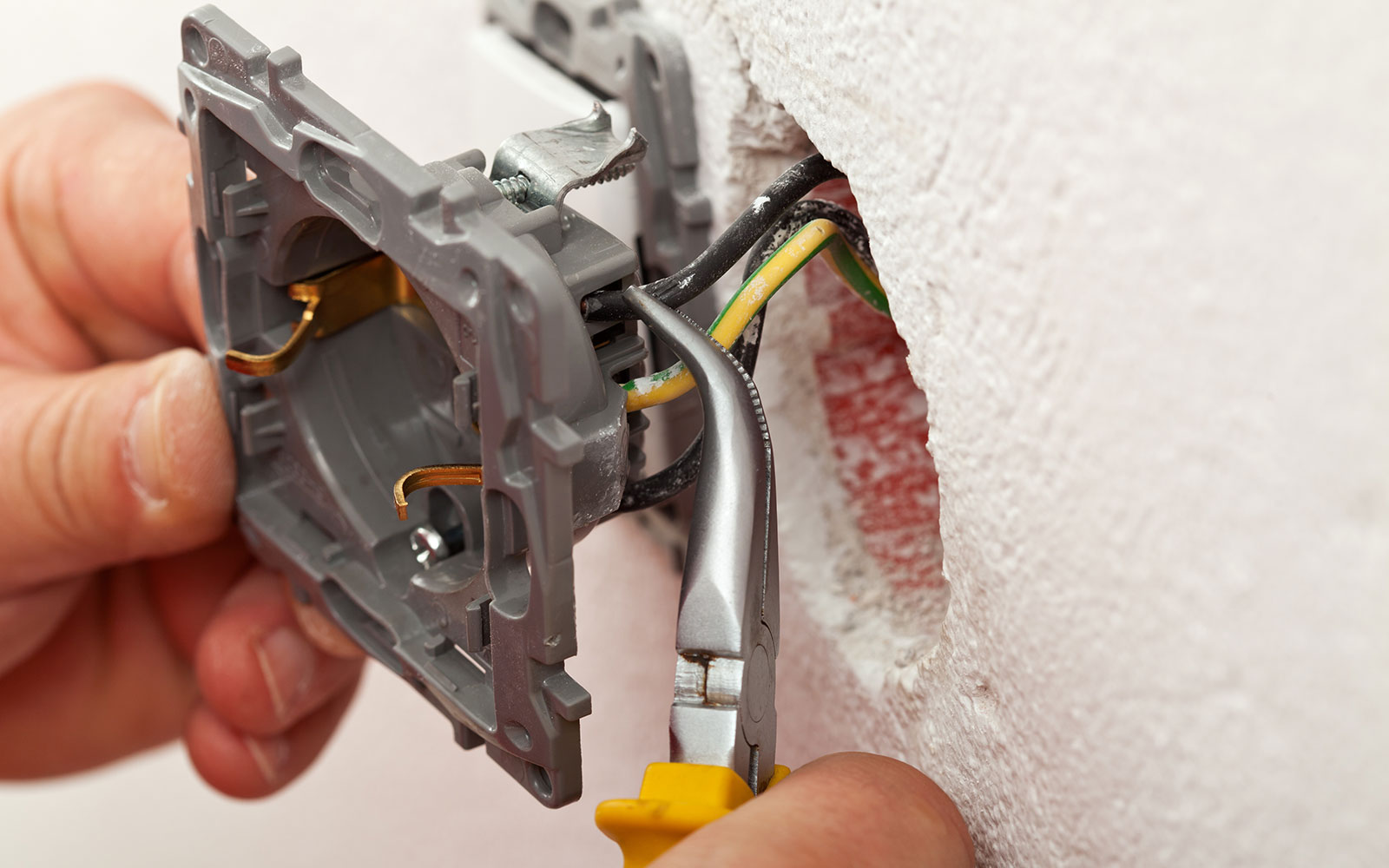

4.Passons au branchement électrique du radiateur électrique basse consommation ainsi qu’au paramétrage radio : Pour ce faire, retirer l’appareil de son support (consoles), recupérer le cordon électrique placer dans un des modules, et dénudez les fils Bleu (neutre) Marron/Rouge (Phase) Jaune/Vert rayé (terre) Noir (fil pilote selon le modèle) branchez les fils à l’aide de la borne de connexion WAGO en respectant les polarités et placez la sortie de câble.

Le radiateur électrique basse consommation ECOFFAGE peut être placé sous une fenêtre ou sur un mur extérieur ou intérieur. la circulation d’air ne doit PAS être obstruée par un meuble ou un canapé en raison du rayonnement de l’appareil et de façon a ne PAS réduite son efficacité..

*Pour l’installation de radiateurs électriques, de pompes à chaleur air air, de régulateurs, de planchers chauffants et de robinets thermostatiques, la qualification RGE de votre professionnel n’est PAS obligatoire.
